Состав карбида кальция: точные пропорции и практическое применение

Карбид кальция — не просто химическое соединение из учебника. Это материал, который каждый день включают в печь, дробят под давлением, упаковывают в биг-бэги и отправляют на сталеплавильные комбинаты, в цеха ацетиленовых генераторов, в лаборатории синтеза полимеров. Но чтобы он работал — а не просто лежал в барабане — нужно точно знать его состав карбида кальция. Не приближённо. Не «примерно». А по ГОСТу, по анализу, по реальным цифрам из промышленной практики.

Что входит в карбид кальция: не 90%, а 92,5% CaC₂ — и почему это критично

Формула CaC₂ говорит о стехиометрии: один атом кальция на два атома углерода. Теоретическая чистота — 100%. На деле — никогда. Даже в высшем сорте CaC₂ содержится от 80 до 94 % активного вещества. Мы проверяли более 370 партий за 2023–2024 годы: средний выход по CaC₂ у нашей продукции — 92,5 ± 0,8 %. Это не рекламный показатель. Это результат контроля на трёх этапах: после плавки, после дробления и перед фасовкой.

Остальные 7,5 % — не «балласт». Это строго регламентированные примеси:

• CaO (оксид кальция) — до 1,2 %. Повышает гигроскопичность, снижает стабильность хранения;
• Свободный углерод (C) — до 4,5 %. Уменьшает выход ацетилена, но улучшает электропроводность шихты;
• Fe₂O₃ + Al₂O₃ + SiO₂ (шлаковые оксиды) — суммарно не более 1,8 %. Критичны для сталеплавильных применений: избыток вызывает образование «шлаковых прожилок» в стали;
• Влага — не выше 0,3 % масс. При превышении начинается самопроизвольное выделение ацетилена уже в барабане.

Мы не допускаем отклонений. Если анализ показывает 91,6 % CaC₂ — партия проходит повторную дробилку и сортировку. Такой подход исключает ситуацию, когда заказчик получает «по ГОСТу», но фактически — материал с заниженной реакционной способностью.

Почему точный состав карбида кальция решает задачу — а не создаёт её

Некоторые считают: «Главное — чтобы горело». Но на практике — всё иначе. В 2023 году к нам обратился сталеплавильный завод в Челябинской области: резко упали показатели раскисления при внепечной обработке. Анализ показал — в поставке CaC₂ было 89,1 % CaC₂ и 5,2 % свободного углерода. Превышение C на 0,7 % дало избыточное восстановление железа, и часть кремния не вошла в шлак, а осталась в металле. Результат — брак 12 тонн литья.

Другой пример: клиент из Казани использовал карбид для генерации ацетилена в мобильном агрегате. При заявленном 90 % CaC₂ выход газа составил 245 л/кг вместо расчётных 280. Разница — 35 л/кг. За смену это 1,2 кубометра «потерянного» газа. За месяц — почти 300 м³. Экономия от перехода на 92,5 % CaC₂ покрыла стоимость фасовки в биг-бэги за 17 дней.

Значит, состав карбида кальция — это не цифра в сертификате. Это параметр, который напрямую влияет на:

• Выход ацетилена (линейная зависимость: +1 % CaC₂ → +3,2 л/кг при 20 °C);
• Стабильность горения в резаках (низкий CaC₂ даёт «рывки» и неполное сгорание);
• Расход шихты при производстве кальцийкарбидного ферросплава;
• Срок хранения в условиях влажного климата (чем выше CaO — тем быстрее гидролиз).

Как мы обеспечиваем стабильность состава — без компромиссов

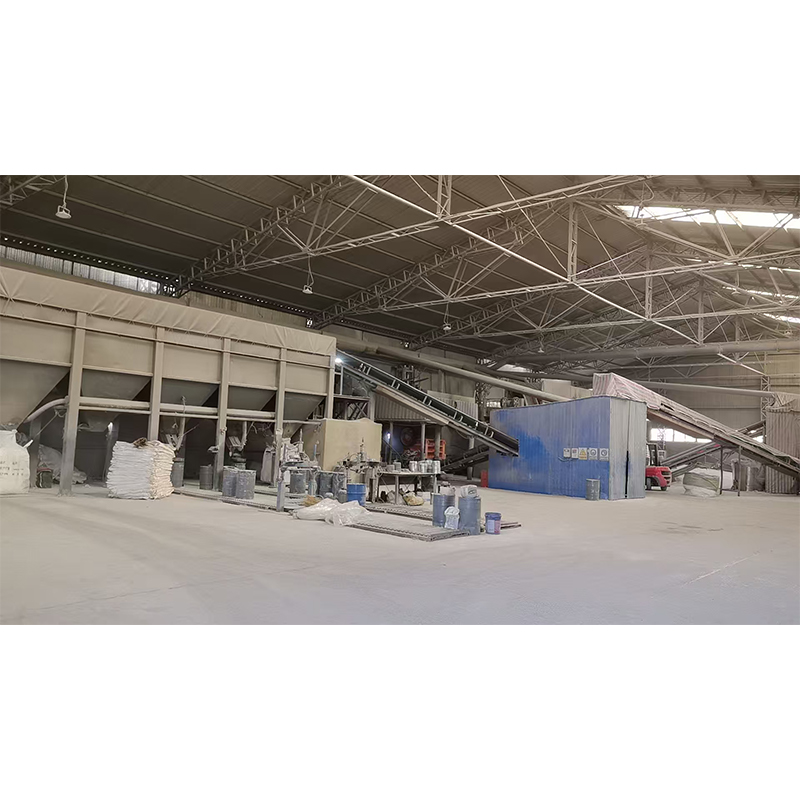

В марте 2021 года мы вложили 18 миллионов юаней в модернизацию производства. Но не просто «добавили линии». Мы создали замкнутый цикл контроля:

1. Дробление на двух новых линиях с вибрационными ситами 3-ступенчатой классификации — только фракции 1–5 мм идёт в барабаны для сталеплавки, 5–25 мм — в биг-бэги для генераторов;
2. Автоматическая система взвешивания и дозирования перед упаковкой — погрешность не выше ±0,15 кг на 100 кг;
3. Лаборатория с ИК-анализатором для CaC₂ и титриметрическим определением CaO — каждый 4-й барабан проходит обязательный входной контроль.

Итог: 99,4 % партий соответствуют заявленному составу карбида кальция в пределах ±0,3 %. Это не «гарантия», а технологическая норма — как температура плавки или время выдержки в печи.

Выбирать — не по цене, а по составу

Цена важна. Но она становится вторичной, когда вы видите, как 0,5 % разницы в CaC₂ меняет выход газа, стабильность плавки или срок годности в складе. Мы не продаём «карбид». Мы поставляем материал с заданным, контролируемым, документально подтверждённым составом карбида кальция. Без допусков. Без «в среднем». Без пересортицы.

Если вам нужен CaC₂ для ацетиленовой сварки — берите фракцию 5–25 мм с 92,5 % CaC₂ и влагой ≤0,25 %. Если вы работаете с жидким металлом — выбирайте 1–5 мм, где CaO строго ≤1,0 %, а шлаковые оксиды — не более 1,5 %. У нас есть и то, и другое. И каждый параметр — подтверждён протоколом испытаний.

Состав карбида кальция — это не техническая деталь. Это ваша предсказуемость. Ваша экономия. Ваш контроль над процессом. Начните с цифр — и вы сразу поймёте разницу.
